CXHC系列薄型油缸（模具油缸）

       CCHC,CXHD系列薄型油缸是一種微型緊湊型油缸，主要用于模具行業或自動化行業用于工裝夾緊工作，所以也常被稱為模具油缸或緊湊型油缸。
我們市場上常見的CXHC系列油缸實際上是PARKER公司CHE或CHD緊湊型液壓油缸的簡化版，減少了不同種類的安裝方式。同時，對其螺紋連接方式做了改動。
但我們認為，有一些安裝方式還是必要的，需要保留，所以，我們對CXHC系列薄型油缸做了修訂，保留了部分必要的安裝方式，同時，對密封件的選擇也發生了變動。
我們的CXHC系列油缸和市場上的常規的油缸有以下不同：

1，我們保留了PARKER公司CHE,CHD緊湊型油缸缸徑桿徑系列（符合ISO6020標準的缸徑桿徑標準），但桿端連接螺紋保證了CXHC系列的連接螺紋（方便客戶選用）。
2，采用了凸臺結構及法蘭結構，以適應客戶不同的安裝需求。
3，密封件采用了市場上最新的材質及結構，市值在保壓性能，密封性及使用壽命三者之間得以權衡提升。
4，在以前CXHC系列薄型油缸（14MPa)基礎上，我們?cè)黾恿薈XHD系列薄型油缸（21MPa)，主要是缸體部分采用了合金碳素鋼或不銹鋼（,帶行程開關時采用）。

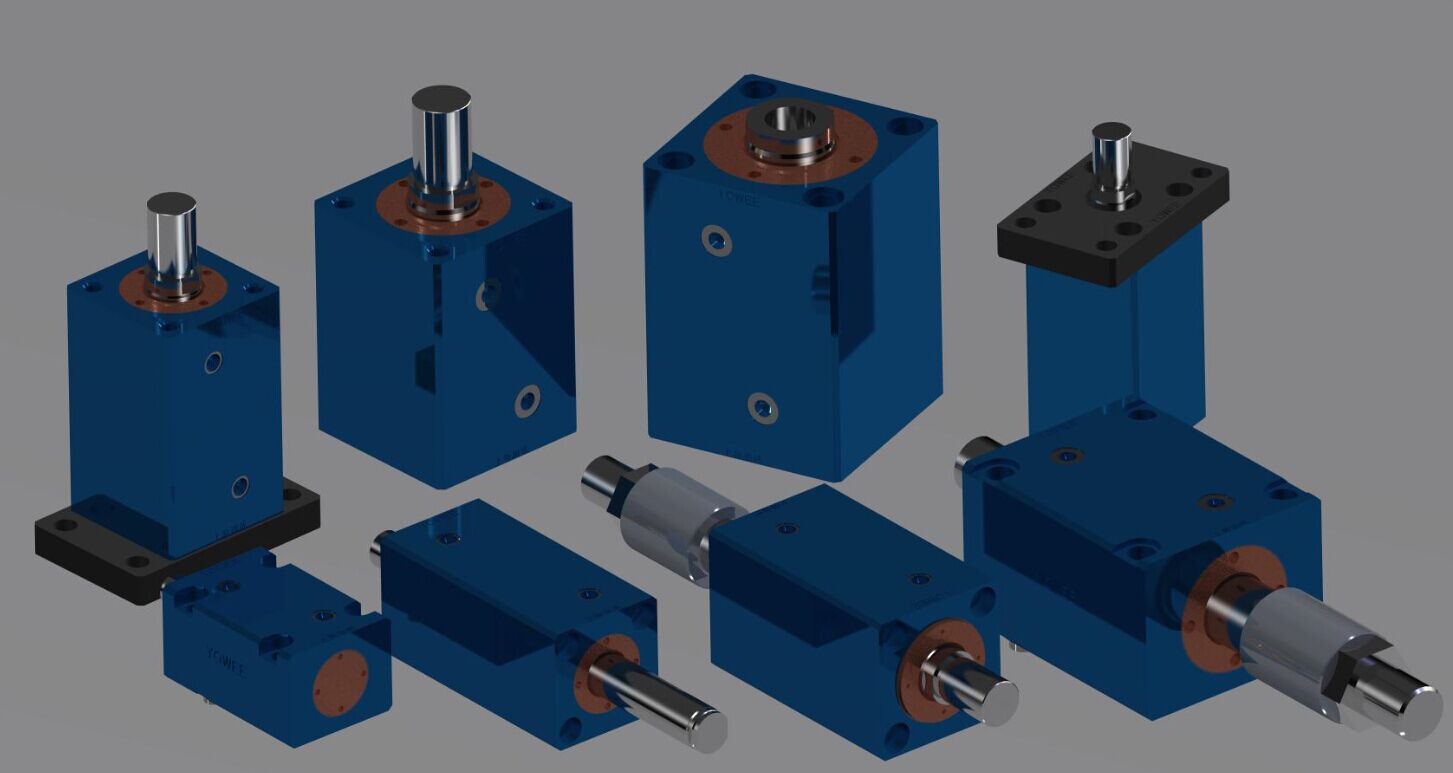

5，我們給出了我們所有的薄型油缸的參數化三維模型（step格式），供客戶選用，提升我們的設計質量。

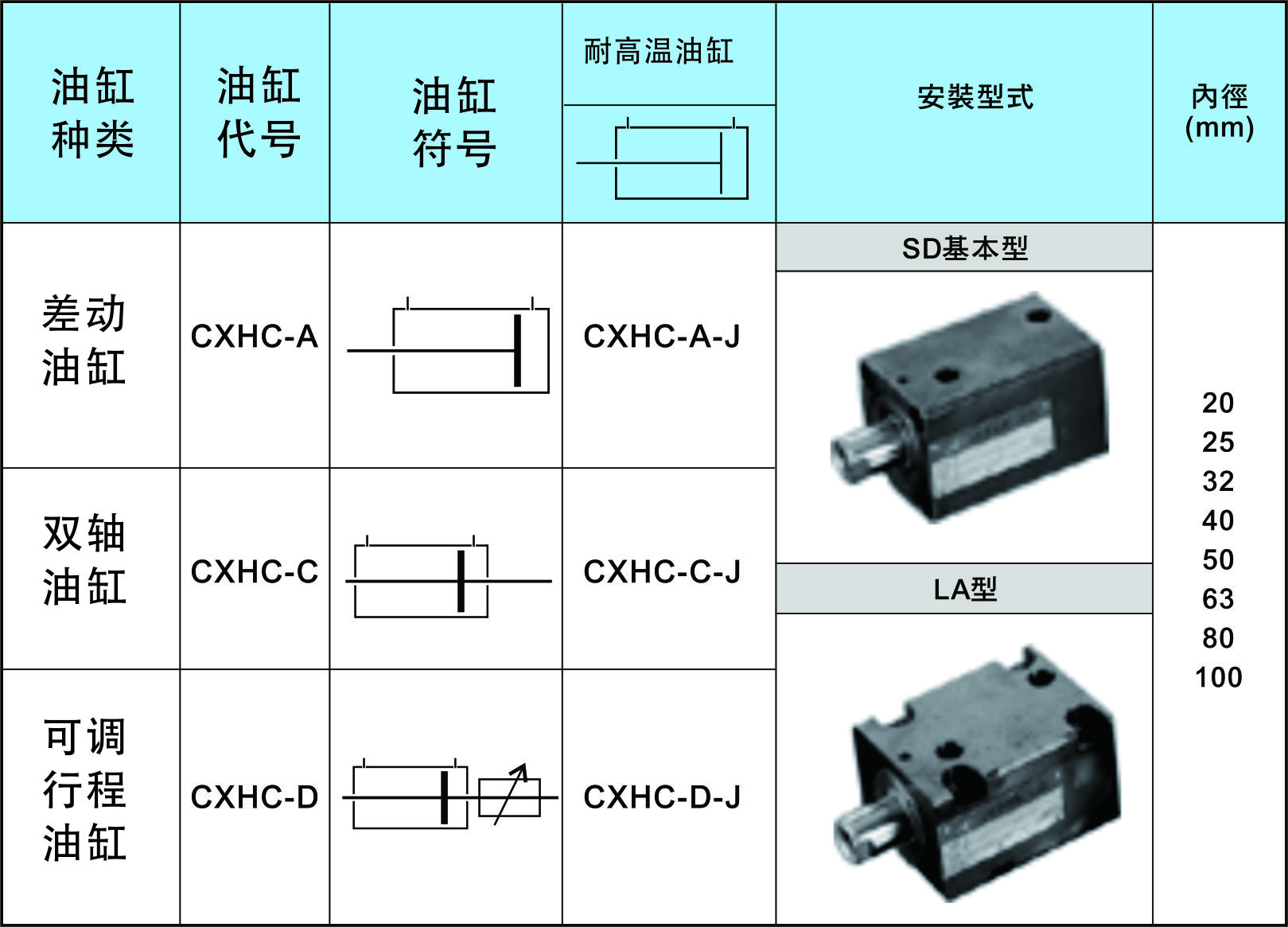

油缸基本形式：
